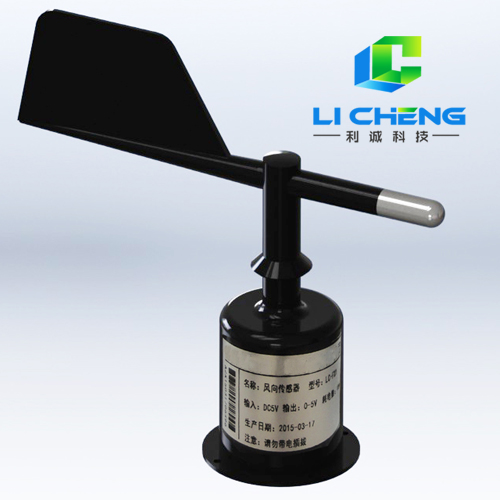

LC-FX1型風向傳感器

型號：LC-FX1　品牌：

  • 1、動態特性好、線性好、精度高、靈敏度高、抗風強度大

    2、測量范圍寬

    3、互換性好

    4、電路壽命長

    5、工作可靠

    6、抗雷電干擾能力強等多種優良性能

    7、采用迷宮式結構設計，有效抵御風沙等惡劣環境影響

    8、輸入、輸出端過載保護



  • 測量范圍

    0～360°

    精　　度

    ±3°(線性度)

    最大回轉半徑

    200mm

    分 辨 率

    1°

    起動風速

    ≤0.8 m/s

    重　　量

    ≤0.5kg

    工作環境

    溫度-60～50℃

    濕度≤100％RH

    輸入方式

    5V、12V、24V可選

    輸出方式

    5V方波（輸入：5V、12V、24V）

    4～20mA（輸入：12V、24V）

    RS232/RS485網絡通訊（輸入：5V、12V、24V）


  •    可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通國防軍事等領域。

  • 產品概述：

    風向傳感器采用低慣性風標及精密電位器，靈敏度高，精度高。精密信號處理單元可根據用戶需求輸出各種信號。本產品具有量程大、線性好、觀測方便、穩定可靠等優點，可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通國防軍事等領域。

    工作原理：

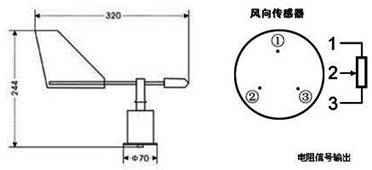

    風向傳感器的變換器采用精密導電塑料電位器，當風向發生變化，尾翼轉動通過軸桿帶動電位器軸芯轉動，從而在電位器的活動端產生變化的電阻信號輸出。

    安裝使用：

    1、風向傳感器應垂直的安裝在相距1米以上的橫臂上。

    2、風向傳感器殼體下部直徑為Φ40，120度均勻分有三個M5的螺紋為安裝部位。

    3、風向傳感器在安裝風標時，應先將風標桿穿過風向傳感器頭部的風向帽，裝上平衡錘在風向帽帶標志點一側。放平傳感器并竄動風標桿時平衡錘與風標處于平衡位置。直立后調整風標與地面垂直時，擰緊固定風向桿的風向帽上的制動螺釘即可。

    4、風向傳感器上殼有一個定北標志點，安裝時應將其對準北方。

    5、風向傳感器已調好零，不許隨意松動風向帽與主軸間的制動螺釘。

    6、風向傳感器應每年給軸承注油一次，注油時應拆下風向帽，將儀表油從傳感器的上軸承處注入。

    7、風向傳感器風向帽上的制動螺釘均用軟質密封膠密封，不要隨便拆卸，拆卸后再裝配時最好重新涂上膠密封
