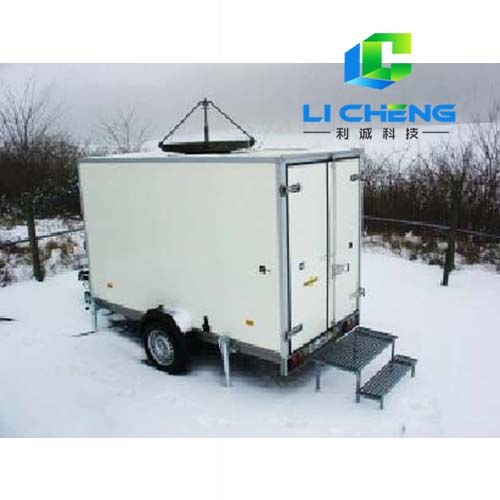

MIRA36型云雷達

型號：MIRA36　品牌：

  • 產品概述：

    MIRA36是磁控管Ka波段多普勒雷達，用于長期的云監測。系統發射線性偏振信號，并收集后向散射回的回波反射率和消偏振比（Linear De-polarization Ratio LDR)，反射率用于研究云的密度，消偏振比用于鑒別云的類型。

    MIRA-36的天線正常情況采用垂直安裝，用于測量從150m到15km的云廓線，也可以選擇掃描裝置進行180度掃描監測。

    應用范圍：云的長期觀測，高分辨率的測量，從邊界層到平流層云的分布研究，云粒（云滴）的光譜分析。

    產品特點：

    1、運行可靠性高

    2、安裝和維護簡單，重量輕，功耗低，可便攜使用

    3、激光源壽命長

    4、測量范圍可達8000m高度采用RS232/422或以太網通訊，簡單易用


  • 雷達類型

    單穩態、脈沖、磁控

    脈沖寬度

    100，200，和400納秒，根據30，15，和60米的距離分辨率

    占 空 比

    最大 1:500；通常 1:1000

    頻      率

    36.5GHz

    峰值功耗

    30kW

    靈 敏 度

    -48dBZ (測量高度：5 km range,高度分辨率：30 m ，時間分辨率：10s )

    最大測量高度

    15km

    最小測量高度

    180m

    測量層數

    2×500（兩偏振）或1×1000全速（無譜平均）

    多普勒速度分辨率

    ＜ 0.01 m/s

    最小時間分辨率

    0.1s

    瞬時接收動態范圍

    84 dB

    波束寬度

    0.6°

    其他天線

    1.2m掃描型天線或1.9m天線

    天線直徑

    1 m

    接收器的噪聲系數

    3.4 dB (LNA) + 2.3 dB (T-R-switch) +0.2 dB (couplers   and flanges)

    脈沖寬度

    100～400 ns

    脈沖重復頻率

    2.5/5.0/7.0 kHz

    速度分辨率

    5 cm/s

    波導損失

    2 × 0.55 dB

    磁控管壽命

    大于1年


  • 應用范圍：云的長期觀測，高分辨率的測量，從邊界層到平流層云的分布研究，云粒（云滴）的光譜分析。
