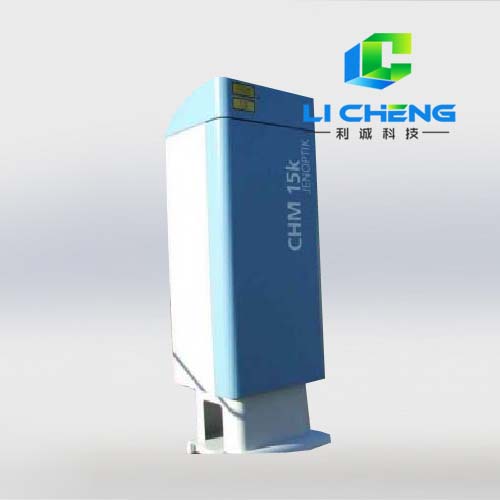

CHM15k型云高儀

型號：CHM15k　品牌：

  • 產品概述：

    CHM15型激光雷達測云儀能夠測量氣溶膠剖面的厚度，它能測量云底的高度和穿透深度，還能測量邊界層高度和垂直能見度。它的測量范圍可達15公里，這種可靠的儀器可以探測多層云以及卷云。

    工作原理：

    CHM15運用的是激光雷達的探測技術和數據處理方法。

    產品特點

       1、測量高度可達15公里
       2    、探測盲區在150米以下
       3    、對多層云的有效探測
       4    、操作簡單方便，對人眼安全
       5    、安裝及維護方便
       6    、分析測量氣候要素


  • 規格尺寸

    外形尺寸

    500mm ×500mm ×1550mm

    重    量

    70kg(整體系統)

    9.5kg（測量單元）

    安裝條件

    溫    度

    -40～+55℃

    濕    度

    0%～100%

    防護等級

                                    IP65

    技術參數

    測量原理

    激光（雷達）

    測量范圍

    5m～15000m(16ft～50000ft)

    測量精度

    ±5m（±16ft）

    距離分辨率

    5m（16ft）

    采 樣 率

    100MHz

    NetCDF原始數據分辨率

    5m和15m

    測量時間

    2s～600s

    光   源

    Nd:YAG固體激光器、波長1064納米

    測量對象

    氣溶膠，云

    電力指標

    電源標準

    230V(AC), ±10%

    可    選

    110VAC,115VAC, ±10%

    功    耗

    250W（標準）

    UPS功能（選配）

    0.8KW(最大加熱模式)

    數據輸出

    量化輸出

    云層穿透深度

    云量和天空條件指數

    垂直能見度

    氣溶膠層的高度

    氣溶膠后向散射廓線

    接口、數據輸出軟件和設備配置

    標準接口

    RS485,LAN

    可選接口

    RS232或調制解調器V.21,V.22,V.22bis

    通    訊

    LAN端口：Web界面

    串    口

    標準的終端程序


  • 氣象環保、天氣服務、氣候研究、航空航天、科研院所。
