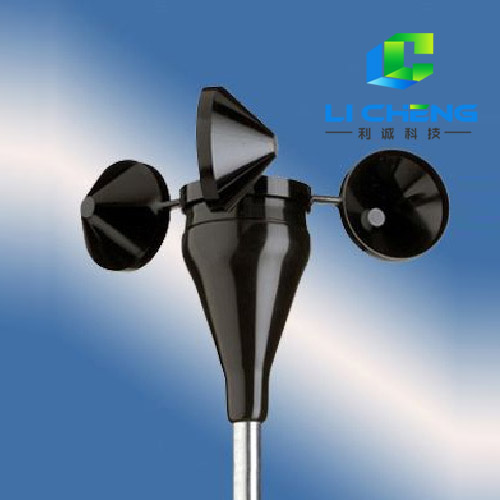

#40C型風速傳感器

型號：#40C　品牌：

  • 產品概述：

    該款傳感器采用低慣性風標及精密電位器，靈敏度高，精度高。精密信號處理單元可根據用戶需求輸出各種信號。本產品具有量程大、線性好、觀測方便、穩定可靠等優點，可廣泛用于風資源分析、氣象研究、海洋、環境監測、機場、港口、實驗室、工農業及交通國防軍事等**域。

    產品特點：

    1、黑色萊克桑（Lexan）材質的風杯（不易碎）具有一定的熱值，比金屬材質的風杯具有更好的防冰效果。

    2、無可匹敵的多重優點：簡單流暢的設計、高精度、低成本，使得成為行業內專業人士的首選。

    3、由于輸出值線性變化，適用于許多數據采集設備。

    4、設計簡單、實用、高精度的風速計。已經有**過*000個風速計在風場、山頂、千家萬戶、測風點處使用著。


  • 傳感器類型

    3杯測速儀

    測量范圍

    1 m/s～96 m/s   (2.2 mph～214 mph) (最高記錄)

    測量精度

    電位器的線性度在1％以?xún)?nèi)

    兼 容   性

    所有NRG記錄儀

    信號類型

    低輻的交流正弦波，頻率與風速成線性比例

    傳遞函數

    通用傳遞函數
      尺度參數(斜率): 0.765 m/s/Hz (1.711   mph/Hz)
      偏差: 0.35 m/s (0.78 mph)
      參照白皮書 "The Maximum Type 40 Anemometer   Calibration Project" 獲取更多信息

    標    定

    每個的風速計單獨標定，標定報告提供電子版下載

    輸出信號

    0 Hz～125 Hz (最高記錄)

    輸出電壓

    最小80 mV (波峰至波峰)

    60Hz處輸出電壓

    典型值12 V (波峰至波峰)
      輸出輻度與風速不成正比

    不確定性

    符合IE 61400-12-1 A類操作范圍，操作標準不確定度在10m/s時為+/- 0.14 m/s
      符合IE 61400-12-1 B類操作范圍，操作標準不確定度在10m/s時為+/- 0.45 m/s
      參照標定表單獲取標定不確定度信息
      參照應用注釋 "#40C Anemometer Uncertainty" 獲取更多定義和信息

    閾    值

    0.78 m/s (1.75 miles per   hour)

    距離系數

    （63%恢復）

    3.0 m (10 feet)

    慣性力矩

    68 x 10-6 S-ft2

    葉輪掃掠直徑

    190 mm (7.5 inches)

    運行溫度范圍

    -55℃～60 ℃(-67 ℉～140 ℉)

    運行濕度范圍

    0～100%RH

    固    定

    置于一個13 mm (0.5 inch)直徑并帶有開口銷和緊定鏍絲的桅桿上

    所需工具

    0.25 inch (6.35 mm)鏍絲刀，凡士林，電工膠帶

    連    接

    4～40黃銅六角螺母/后部接口

    重    量

    0.14 kg (0.3 pounds)

    尺    寸

    3杯錐形截面，直徑51毫米（2英寸）
      整體裝配高度81毫米（3.2英寸）

    風    杯

    一體注塑黑色聚碳酸酯

    主    體

    外殼是黑色ABS塑料

    軸

    鈹銅，完全硬化

    軸    承

    改良聚四氟乙烯，自潤滑

    磁    鐵

    鋇磁材料1、25毫米（1英寸）直徑13毫米（0.5英寸）長，4極

    線    圈

    單線圈，線軸清盤，4100繞#40線，屏蔽ESD保護

    保 護   罩

    包括保護性聚氯乙烯傳感器端口保護罩

    端    口

    黃銅


  •   廣泛用于風資源分析、氣象研究、海洋、環境監測、機場、港口、實驗室、工農業及交通國防軍事等領域。
